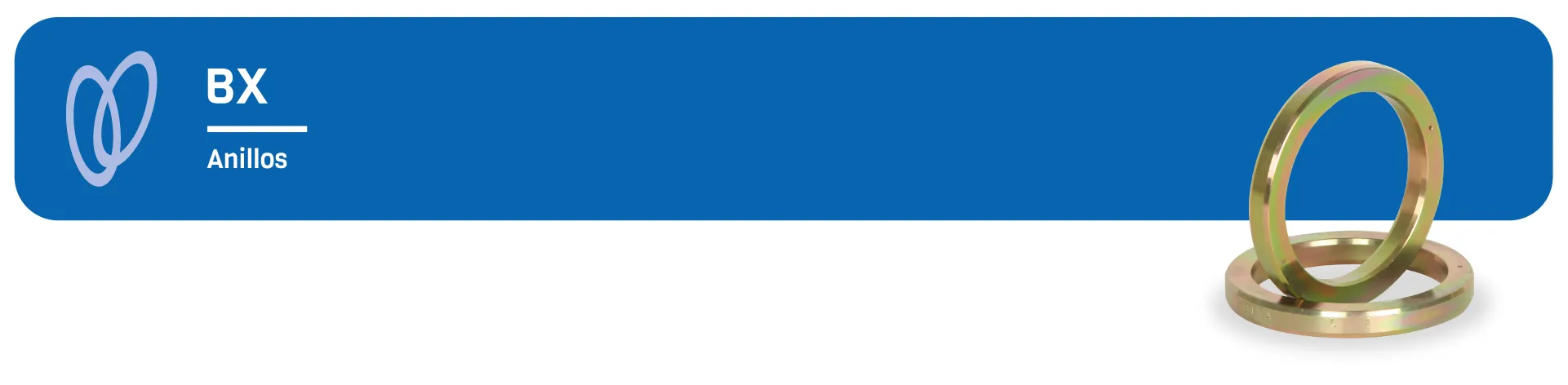

BX

Descripción

Se fabrican en perfil ovalado, octogonal, BX o RX.
Tanto ovales como octogonales son intercambiables. Sin embargo, los octogonales tienen mayor efectividad de sellado debido a que copian el alojamiento de las bridas.
Los anillos tipo BX son utilizados en sistemas de alta presión (Hasta 20.000 PSI). Los mismos presentan un agujero que balancea la presión.
Las juntas se fabrican de acuerdo con las normas ASME B16.20 y API 6A.
Ofrecen una gran seguridad en condiciones de trabajo a altas presiones.
En anillos fabricados en acero al carbono se aplica un recubrimiento de zincado dorado.
Se fabrican en Acero al carbono, en inoxidable AISI 316, AISI 304 o en materiales de acuerdo a pedido del cliente.

Especificaciones técnicas

Material Dureza Máxima Brinelli Dureza Máxima Rockwell B
Acero dulce 90 56
Acero de bajo carbón 120 68
Acero inoxidable AISI 304 160 83
Acero inoxidable AISI 316 160 83


Para bridas de acuerdo a API spec 6A modelo 6BX

Diámetro nominal de cañería Dureza Máxima Brinelli
2000 3000 5000 10000 15000 20000
1 11/16" - - - BX150 BX150 -
1 13/16" - - - BX151 BX151 BX151
2 1/16" - - - BX152 BX152 BX152
2 9/16" - - - BX153 BX153 BX153
3 1/16" - - - BX154 BX154 BX154
4 1/16" - - - BX155 BX155 BX155
5 1/8" - - - BX169 BX169 -
7 1/16" - - - BX156 BX156 BX156
9" - - - BX157 BX157 BX157
11" - - - BX158 BX158 BX158
13 5/8" - - BX160 BX159 BX159 BX159
16 3/4" - - BX162 BX162 - -
18 3/4" - - BX163 BX164 BX164 -
21 1/4" - - BX165 BX166 - -
26 3/4" BX167 BX168 - - - -
30" BX303 BX303 - - - -

*Fuente: API Spec 6A edición 19 (pp. 122-136) & ASME B16. 20-2007 (pp. 12-13)
